Anchor Sort

Anchor Sort вычисляет стартовую позицию внутри каждого сегмента.

ANCHOR MODE

BASE

Начало сегмента с учётом Direction и Anchor Offset.

REVERSE

Противоположный конец сегмента.

AXIS

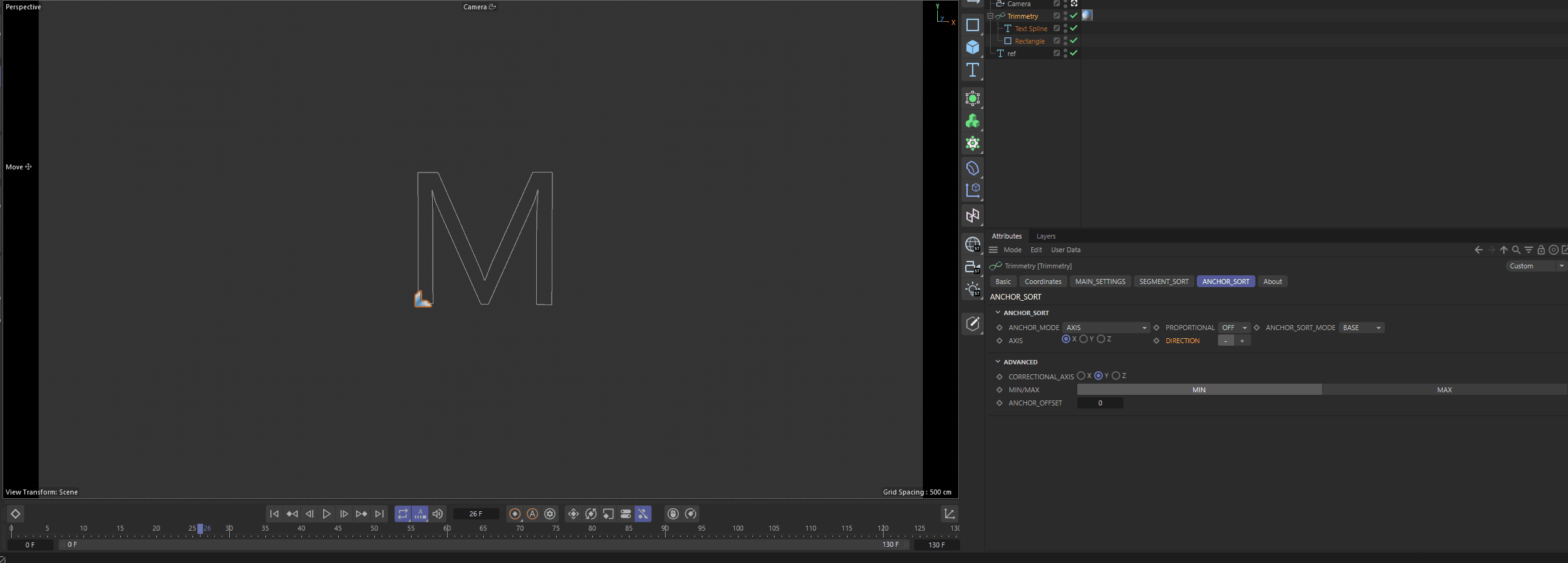

Выбирает Anchor по экстремуму вдоль ОСНОВНОГО AXIS.

MIN/MAX

Выбирает минимальный или максимальный экстремум по ! CORRECTIONAL AXIS !

AXIS CENTRED

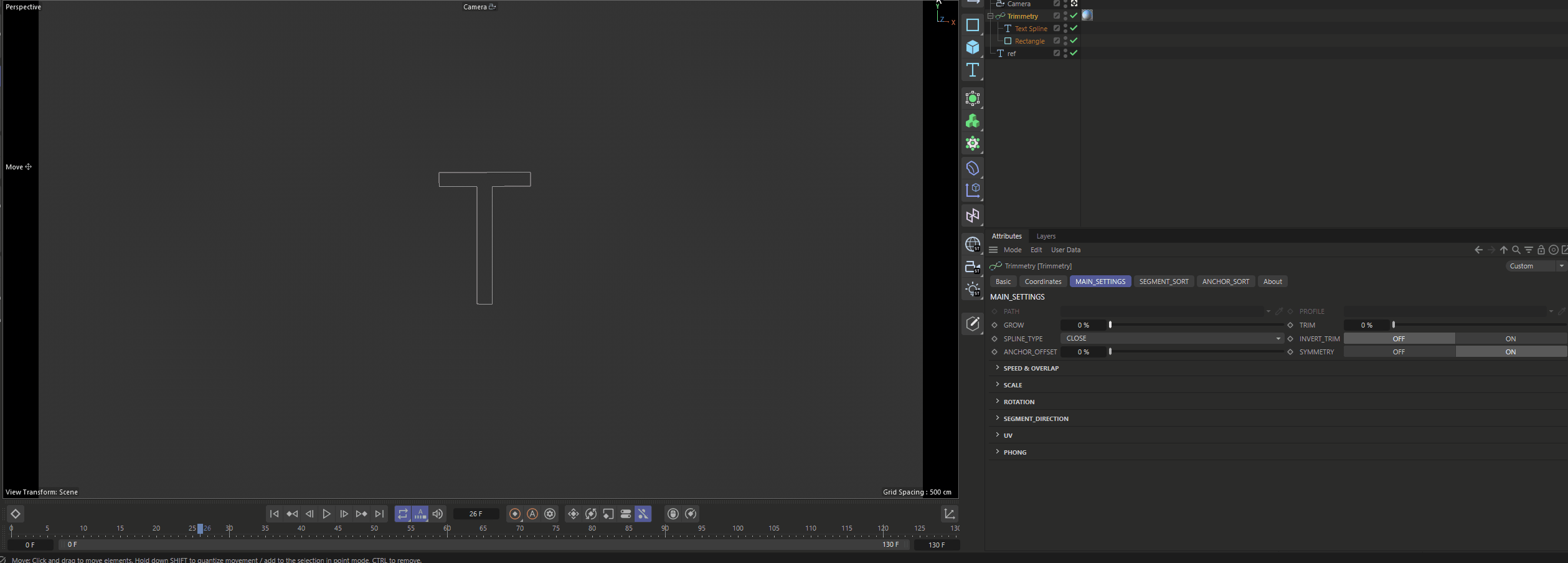

Размещает Anchor относительно общей центральной плоскости выбранной оси, создавая симметричное раскрытие набора сегментов. Грубо говоря, ищет экстремумы по ОСНОВНОМУ AXIS и, если их несколько, то выбирает их среднее значение по CORRECTIONAL AXIS

CENTER

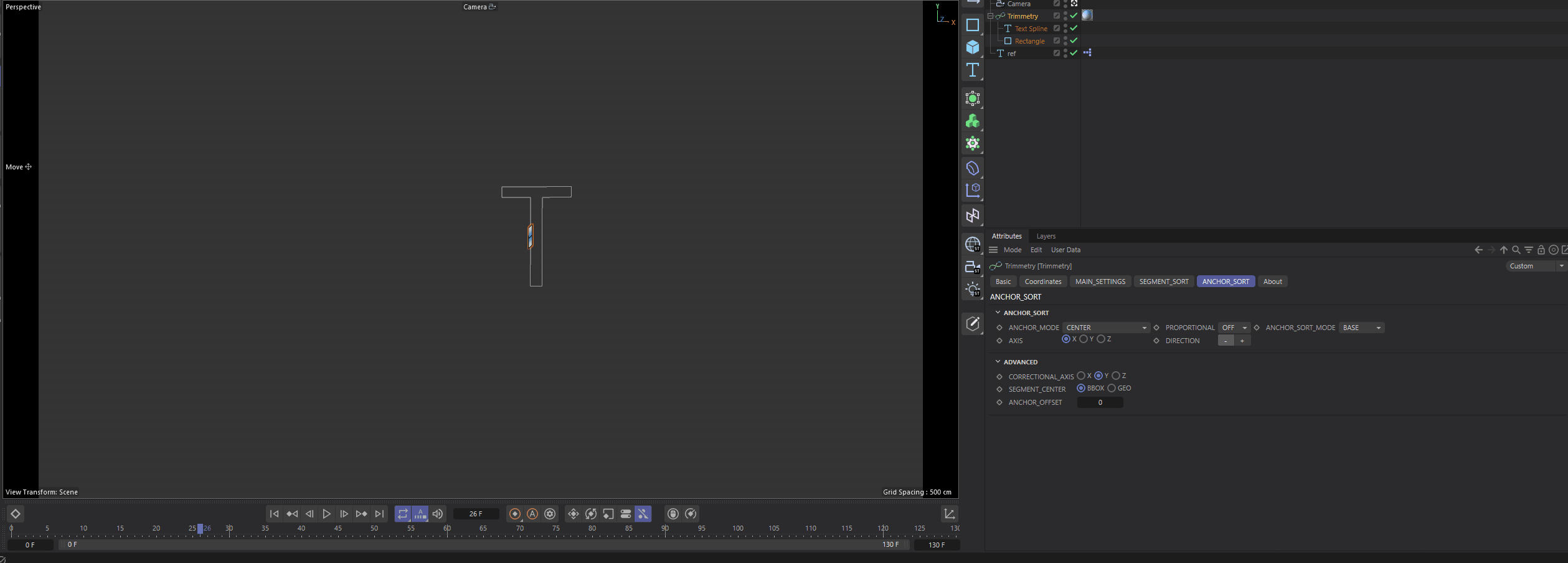

Ищет положение относительно общего центра набора. Тип центра сегмента задаётся SEGMENT CENTER.

DISTANCE TO OBJECT

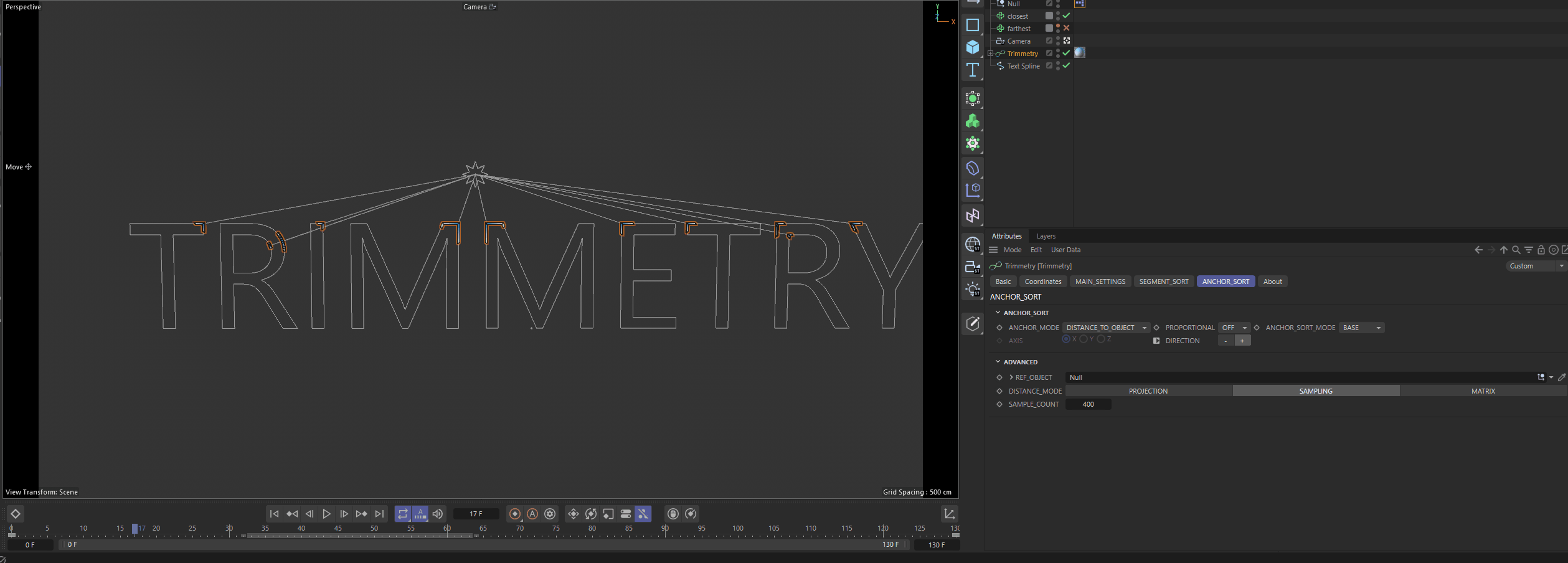

Находит Anchor относительно REF OBJECT. Точный метод выбирается параметром DISTANCE MODE.

DISTANCE MODE

PROJECTION

Проецирует позицию reference object на геометрическое направление сегмента.

SAMPLING

Семплирует кривую и ищет подходящую точку. Точность задаёт SAMPLE COUNT.

MATRIX

Выбирает ближайшую или дальнюю из уже построенных матриц сегмента.

CIRCLE

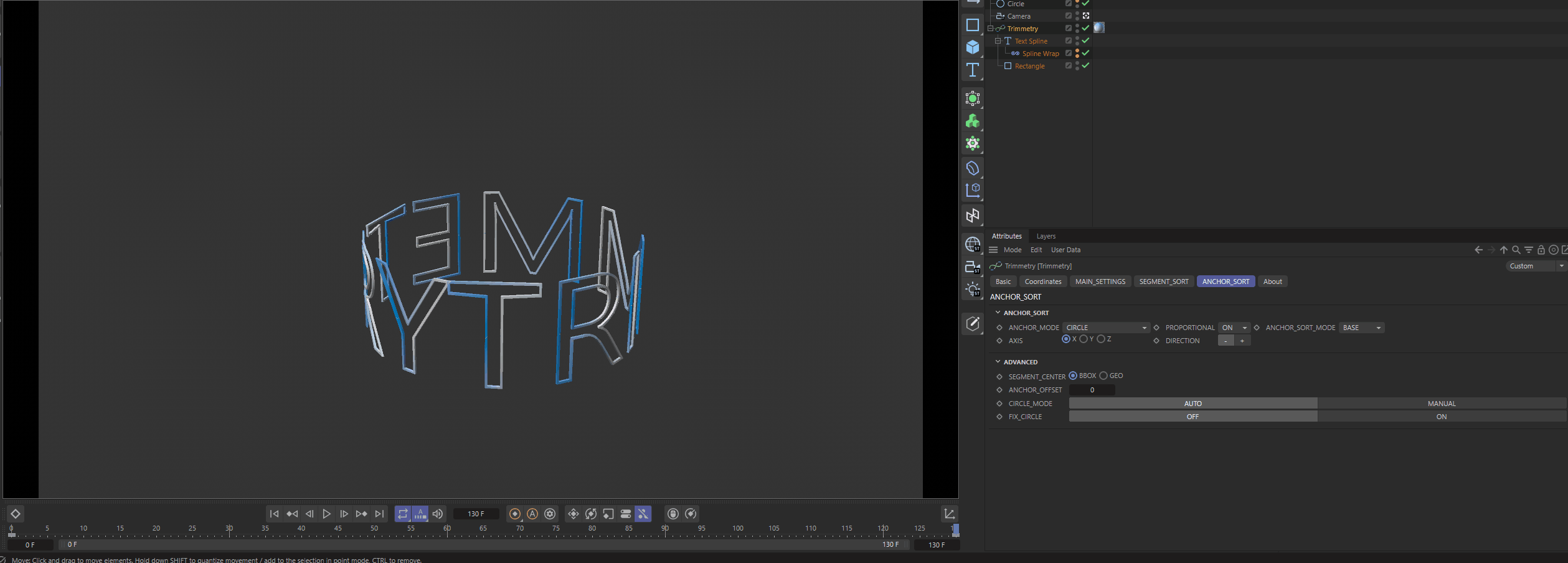

Вычисляет радиальное направление от общего центра и выбирает Anchor относительно круговой раскладки.

CIRCLE MODE

AUTO определяет рабочую плоскость большинством направлений сегментов. MANUAL открывает параметр CORRECTIONAL PLANE.

CORRECTIONAL PLANE

Ручной выбор XY, YZ или XZ для режима CIRCLE.

FIX CIRCLE

Переключает дополнительную коррекцию радиальной ориентации (в основном когда сегменты расположены радиально в 2d плоскости).

SPLINORA

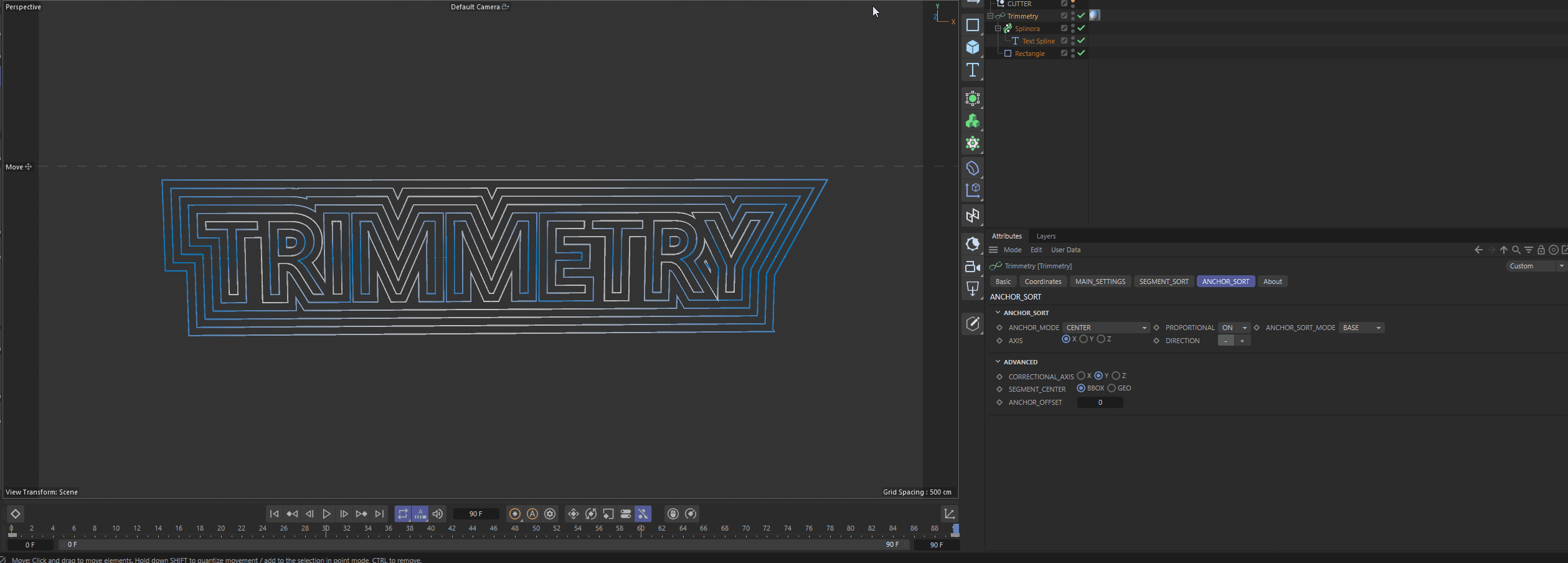

Использует REF OBJECT как пользовательскую позицию разреза. Может смешивать специальный разрез с обычным закрытым режимом через MIX CLOSED.

MIX CLOSED

Для сегментов пересекающихся с разрезом REF OBJECT применяется SPLINE_TYPE в режиме CLOSE_DUO, а для остальных — обычный CLOSE.

PROPORTIONAL

При ON левая и правая части получают коэффициенты, рассчитанные по доступной длине вокруг Anchor. Это помогает сторонам завершать рост согласованно. При OFF используется равное деление 0.5 / 0.5.

ANCHOR SORT MODE

BASE

Базовое направление.

HALF

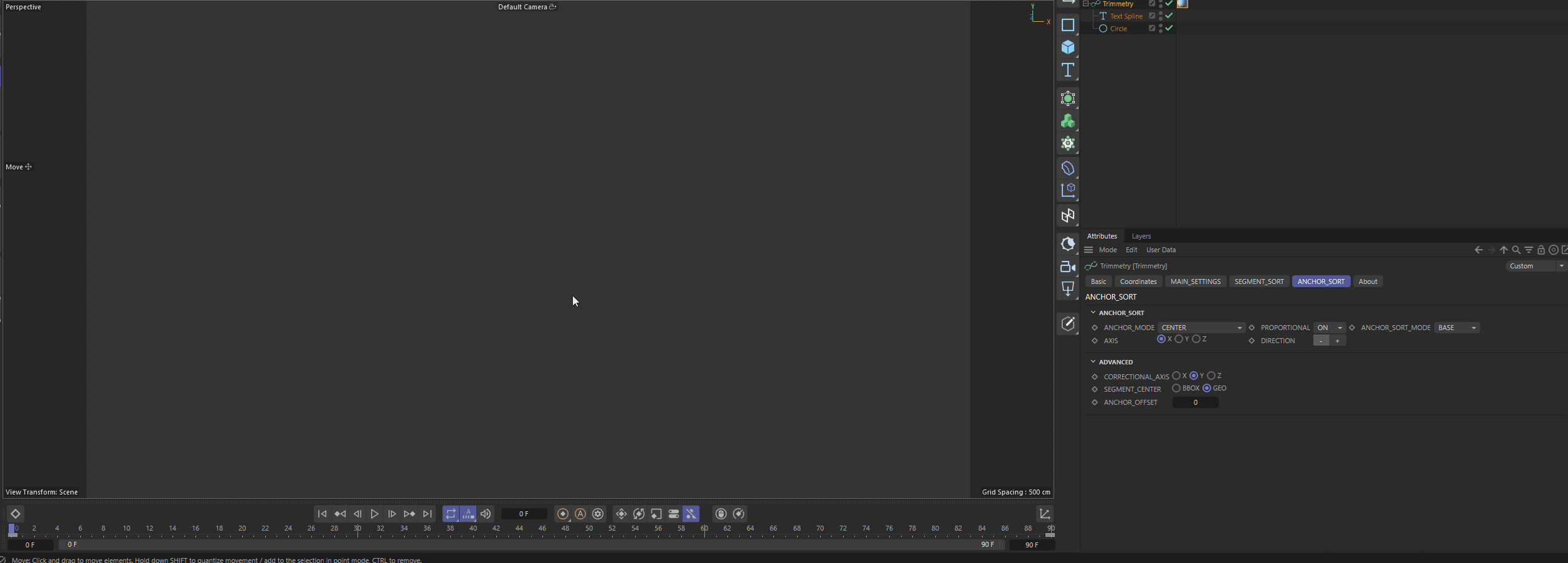

Меняет направление для второй половины списка сегментов.

MOD

Чередует направление по индексу сегмента. (т.е приницп как у формулы mod(id;2)).

Примечание

ВАЖНО! Для ANCHOR_SORT_MODE BASE, HALF и MOD используятся исходная индексация сегментов. Т.е пересортировка и группировка полученная в SEGMENT_SORT не учитывается. (В дальнейшем такая возожность будет добавлена). Чтобы воспроизвести поведение режима BASE и HALF при кастомной индексации можно использовать ANCHOR_SORT_MODE MIRROR (читать описание).

MIRROR

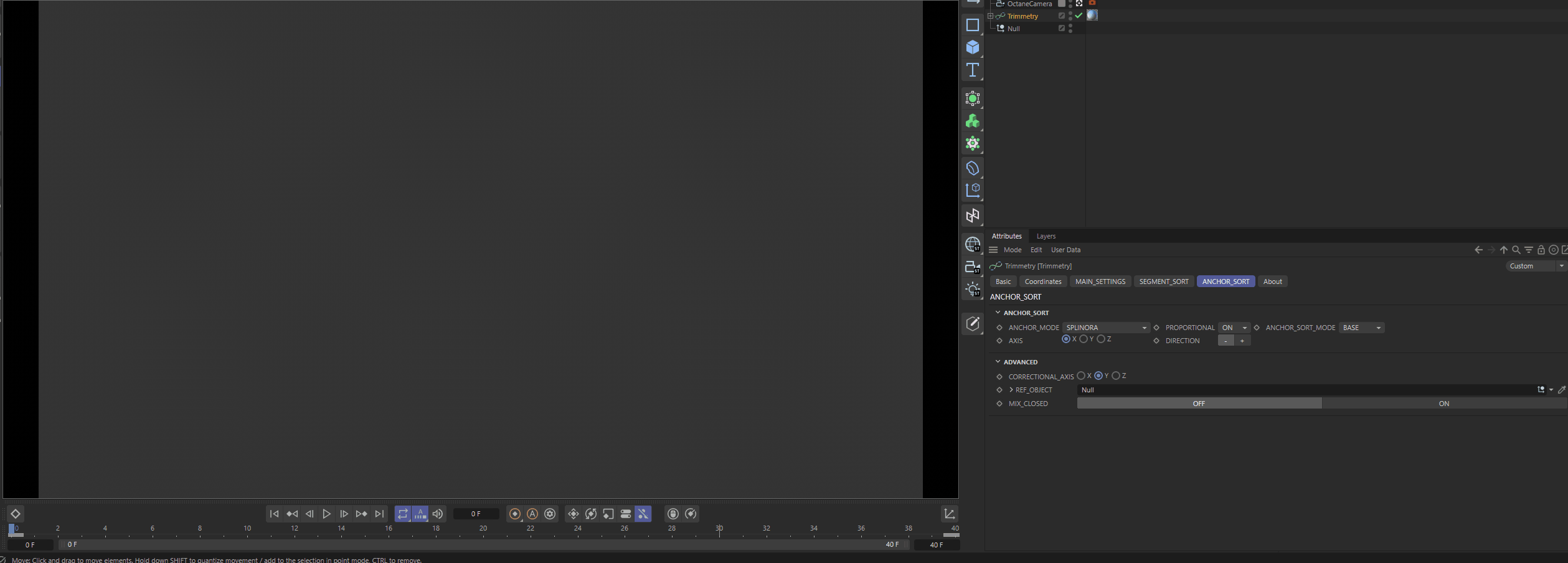

! Используется только в связке с ANCHOR MODE SPLINORA и подключенным REF OBJECT. Использует зеркальный шаблон направления для симметричных наборов. Ниже пример воспроизведения поведениz режима сортировки СЕГМЕТОВ MIRROR и ANCHOR_SORT_MODE HALF.

AXIS и DIRECTION

AXIS выбирает X, Y или Z для осевых и центральных вычислений. DIRECTION меняет выбранную сторону или ближайшую/дальнюю интерпретацию в режимах, где она применима.

ADVANCED

CORRECTIONAL AXIS

Вторая ось, необходимая для построения корректной ориентации. (В частных случаях может совпадать с ОСНОВНЫМ AXIS)

SEGMENT CENTER

BBOX использует центр bounding box сегмента, GEO — среднее положение его выборок.

ANCHOR OFFSET

Дополнительный дискретный выбор/сдвиг внутри режимов Anchor. Не путать с глобальным MAIN SETTINGS → ANCHOR OFFSET.
